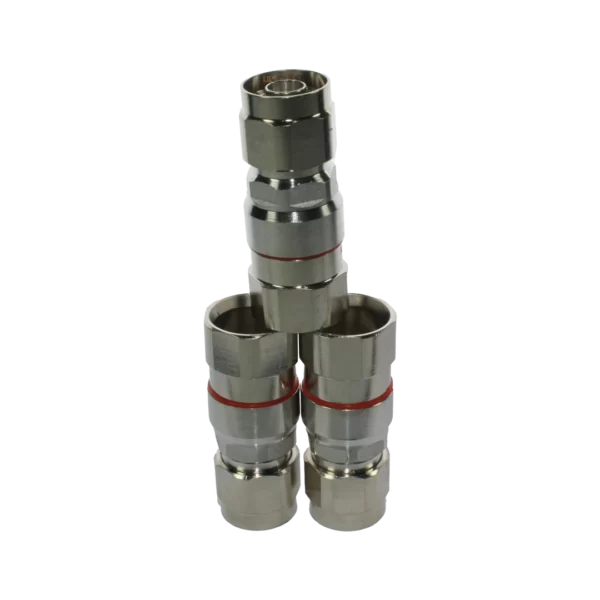

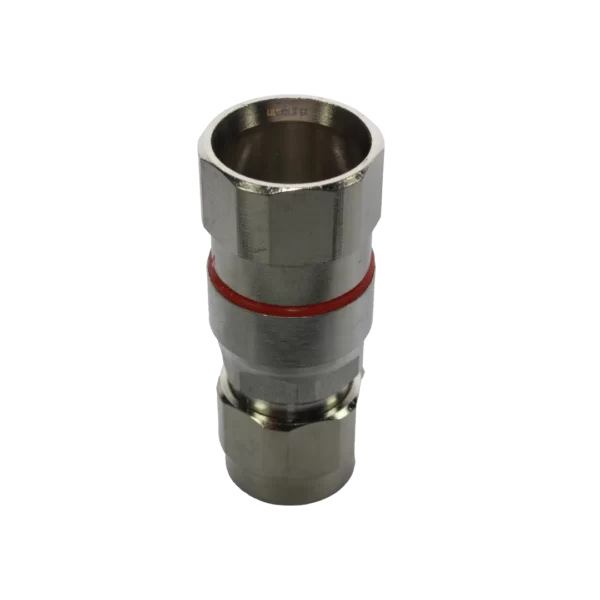

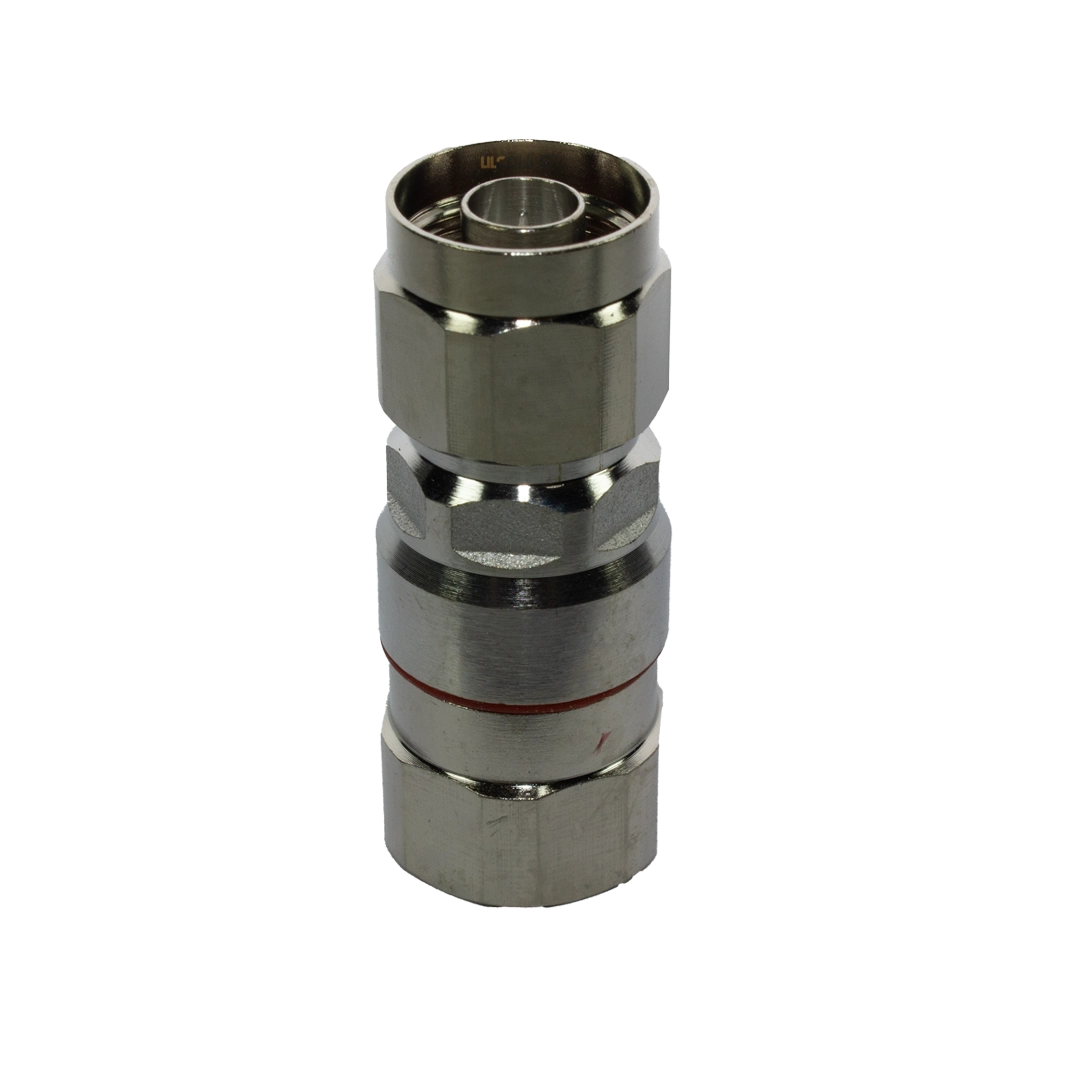

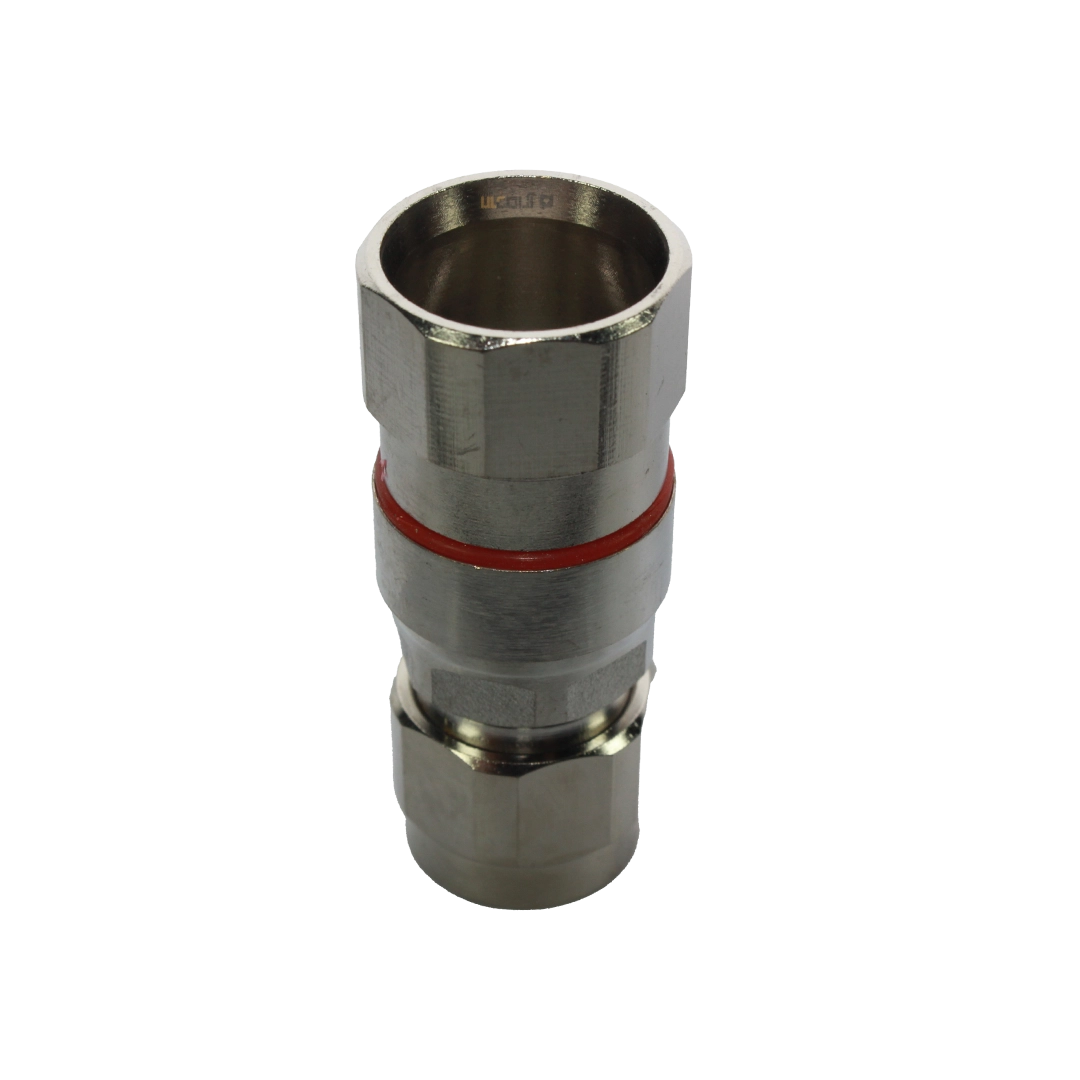

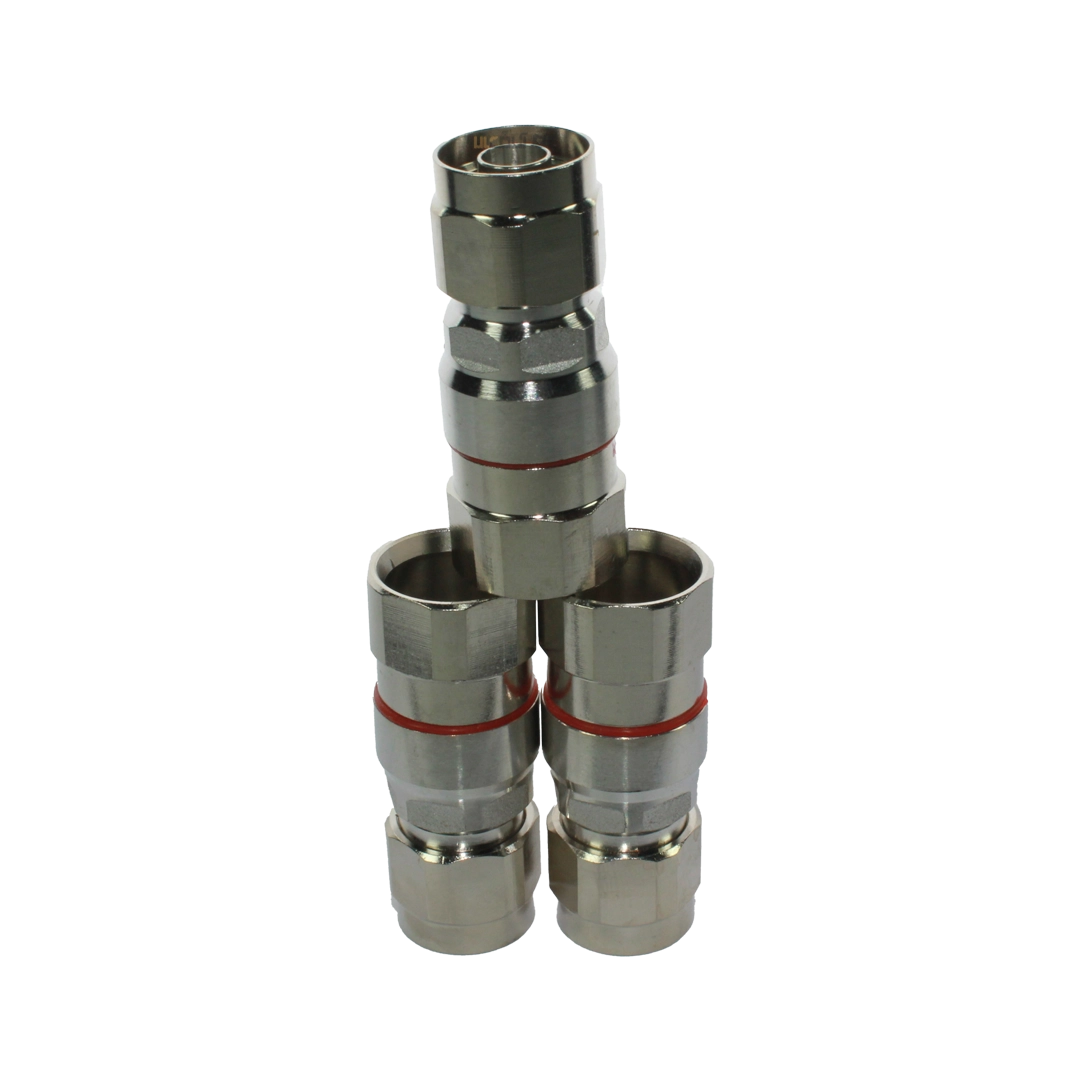

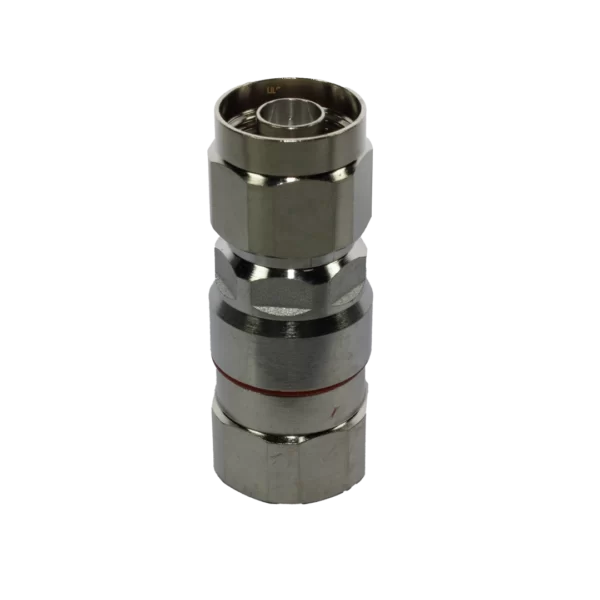

کانکتور Ntype-Male-heliax-1/2

کانکتور NType Male مخصوص کابل Heliax 1/2 اینچ یکی از اجزای کلیدی در سیستم‌های مخابراتی و شبکه‌های بی‌سیم است. این کانکتور برای اتصال کابل‌های کواکسیال با قطر ۱/۲ اینچ به تجهیزات مخابراتی طراحی شده است و از کیفیت و عملکرد بالایی برخوردار است.

کانکتور Ntype-Male-heliax-1/2 یک انتخاب عالی برای اتصال کابل‌های کواکسیال به تجهیزات مخابراتی است. با طراحی مقاوم، نصب آسان و کیفیت ساخت بالا، این کانکتور نیازهای شبکه‌های وایرلس و مخابراتی را به‌خوبی برآورده می‌کند.

ویژگی ها و مشخصات فنی کانکتور Ntype-Male-heliax-1/2

کانکتور Ntype-Male-heliax-1/2 یک کانکتور با کیفیت از نوع N Male و به شکل مستقیم (Straight) بوده که برای کابل‌های LDF4-50A طراحی شده است. برای اتصال کانکتور داخلی از لحیم‌کاری و برای اتصال کانکتور خارجی از مکانیزم سلف فلر (Self-flare) استفاده می‌شود. این کانکتور دارای روکش طلا برای تماس داخلی و روکش تری‌متال (Trimetal) برای تماس خارجی است.

طول آن ۶۶.۰۴ میلی‌متر (۲.۶ اینچ) و قطر آن ۲۵.۴ میلی‌متر (۱ اینچ) و وزن خالص آن ۱۰۸.۸۶ گرم است.

این کانکتور دارای امپدانس ۵۰ اهم است و برای فرکانس‌های کاری بین ۰ تا ۸۸۰۰ مگاهرتز طراحی شده است. حداکثر ولتاژ عملیاتی RF آن ۷۰۷ ولت (vrms) است. مقاومت تماس داخلی حداکثر ۲ میلی‌اهم و مقاومت تماس خارجی حداکثر ۰.۳ میلی‌اهم است. مقادیر VSWR و افت بازگشت (Return Loss) در باندهای فرکانسی مختلفی گزارش شده است، برای مثال در باند فرکانسی ۴۵-۹۲۰ مگاهرتز، VSWR برابر با ۱.۰۳۶ و افت بازگشت ۳۵.۰۵ دسی‌بل است.

از نظر مشخصات مکانیکی و زیست‌محیطی، دوام اتصال (Attachment Durability) آن ۲۵ چرخه و دوام رابط (Interface Durability) آن ۵۰۰ چرخه است. نیروی کششی نگهداری کانکتور (Connector Retention Tensile Force) برابر با ۸۸۹.۶۴ نیوتن (۲۰۰ پوند نیروی اینچ) و گشتاور نگهداری کانکتور (Connector Retention Torque) برابر با ۵.۴۲ نیوتن-متر (۴۷.۹۹۸ پوند اینچ) است. این محصول تحت سیستم مدیریت کیفیت ISO 9001:2015 طراحی و تولید شده و مطابق با استاندارد UK-ROHS و ROHS است.  لازم به ذکر است این محصول قابل فشاردهی نیست.
