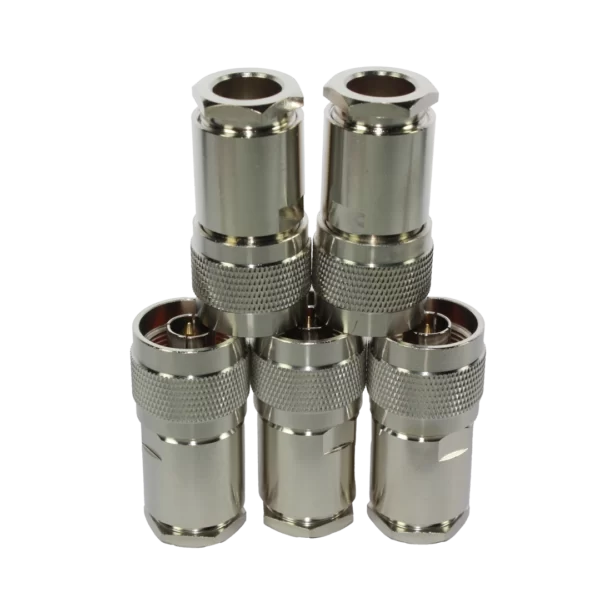

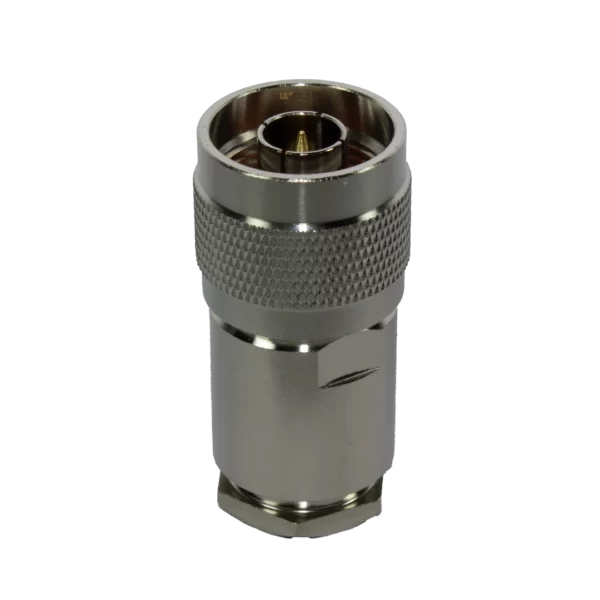

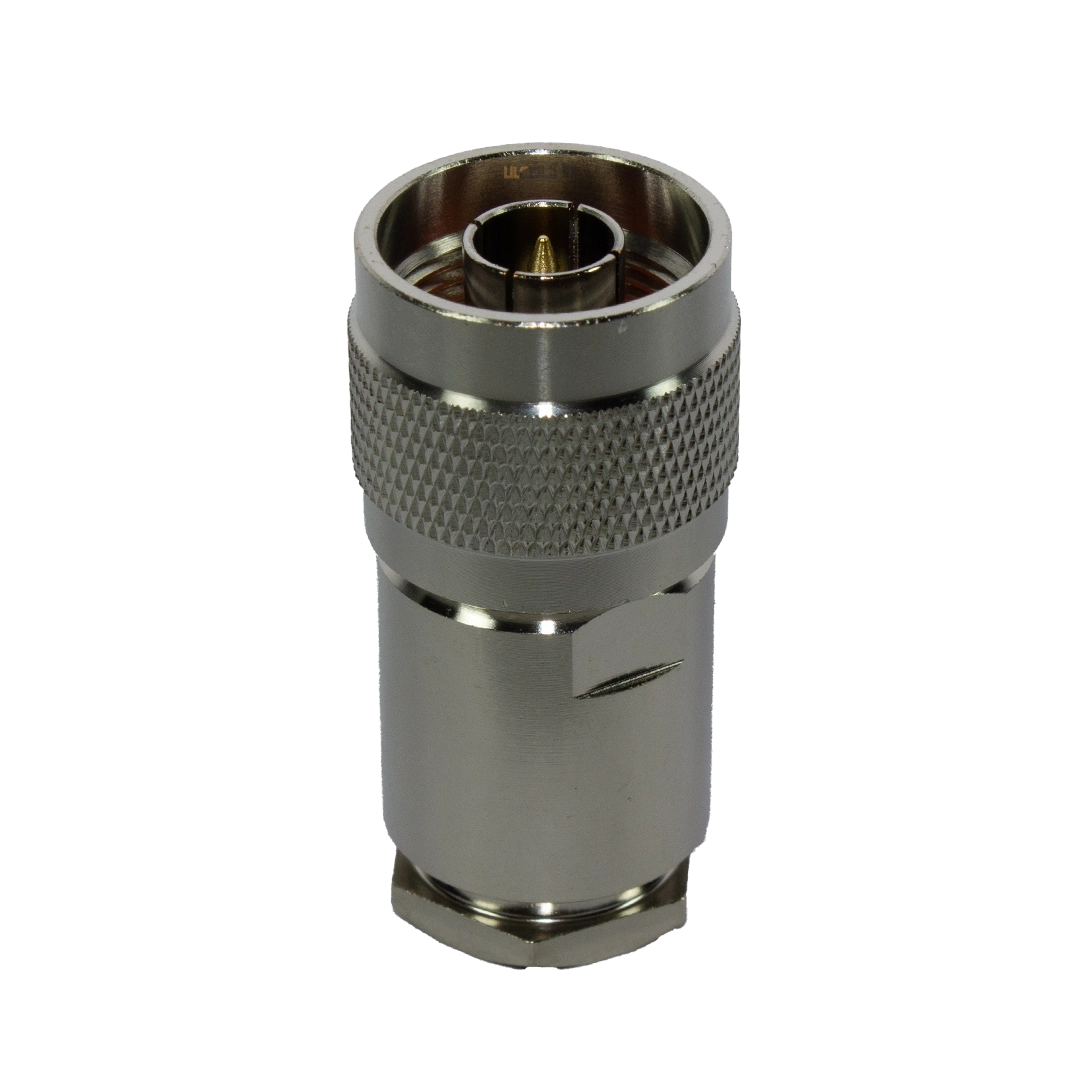

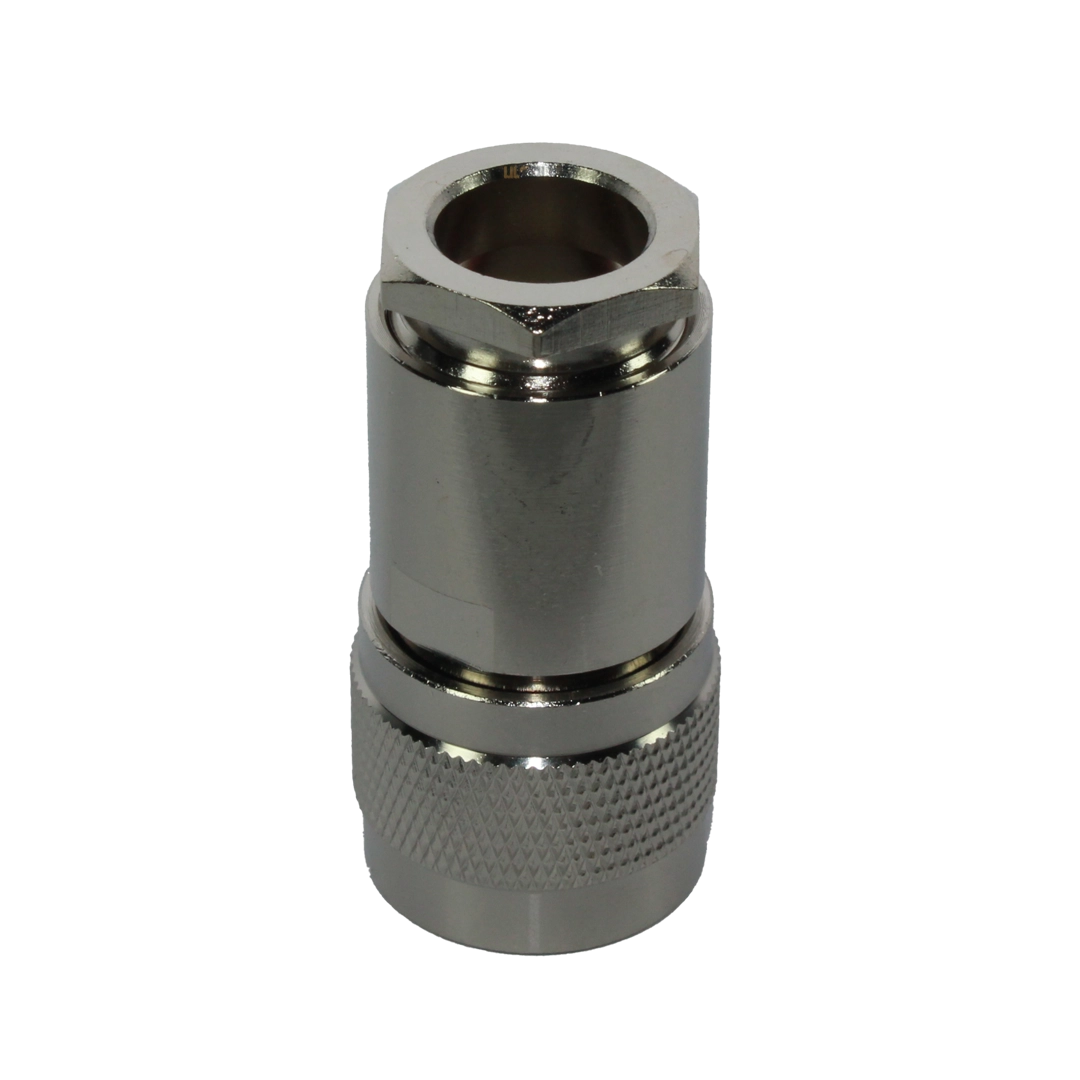

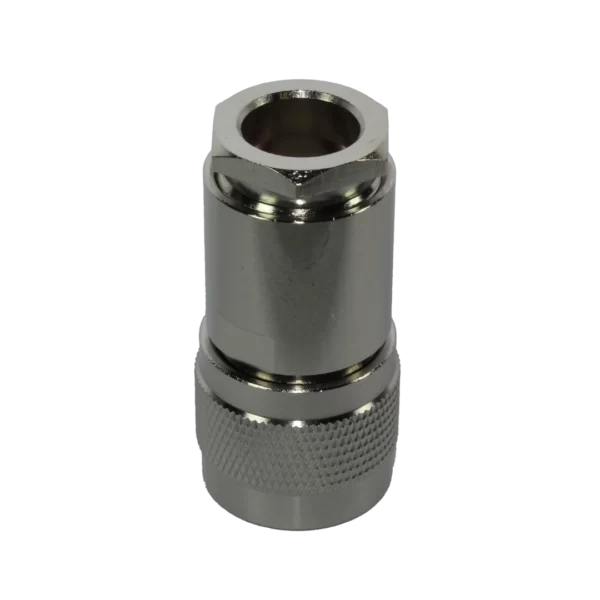

کانکتور Ntype-Male-RG223

کانکتور Ntype-Male-RG223، یکی از قطعات اتصال با کارایی و اطمینان بالا در سیستم‌های فرکانس رادیویی (RF) است، که به طور خاص برای اتصال کابل کواکسیال RG223 به تجهیزاتی مانند آنتن‌ها، فرستنده‌ها، گیرنده‌ها و دستگاه‌های اندازه‌گیری طراحی شده است.

طراحی مستحکم، مقاومت در برابر شرایط محیطی و عملکرد عالی در فرکانس‌های بالا، این کانکتور را به یک انتخاب استاندارد در صنایع مخابراتی، نظامی و تست و اندازه‌گیری تبدیل کرده است.

ویژگی‌های کلیدی کانکتور Ntype-Male-RG223

قبل از تهیه کانکتور مورد نیاز این کانکتور از آر اف کالا، لطفاٌ از سازگاری آن اطمینان حاصل کنید و این امر با بررسی ویژگی‌های فنی کانکتور امکان‌پذیر خواهد شد. در ادامه اطلاعات فنی این کانکتور را می‌بینید. ویژگی‌های برجسته این کانکتور که آن را از سایر انواع متمایز می‌کند، عبارتند از:

نوع کانکتور و امپدانس: این کانکتور از نوع N-type Male است و اتصالی بسیار محکم و پایدار را فراهم می‌کند. امپدانس مشخصه آن 50 اهم است که با امپدانس کابل RG223 و اکثر سیستم‌های RF تطابق کامل دارد.

محدوده فرکانس: کانکتورهای N-type استاندارد برای عملکرد عالی در محدوده فرکانسی وسیع، معمولاً از 11 گیگاهرتز، طراحی شده‌اند. این ویژگی آن‌ها را برای کاربردهای متنوعی از جمله Wi-Fi، 4G/5G و سایر سیستم‌های ارتباطی مناسب می‌سازد.

ساختار و مواد سازنده: بدنه این کانکتورها معمولاً از برنج با آبکاری نیکل یا نقره ساخته می‌شود که مقاومت بالایی در برابر خوردگی و سایش ایجاد می‌کند. پین مرکزی آن نیز دارای روکش طلا است تا بهترین رسانایی الکتریکی و حداقل اتلاف سیگنال را تضمین کند.

مقاومت در برابر شرایط محیطی: یکی از مزایای اصلی کانکتورهای N-type، مقاومت بالای آن‌ها در برابر نفوذ آب و گرد و غبار است. وجود واشر آب‌بندی در ساختار آن‌ها، این کانکتورها را به گزینه‌ای ایده‌آل برای استفاده در فضاهای بیرونی و محیط‌های صنعتی سخت تبدیل کرده است.

سازگاری با شیلد دوگانه RG223: کابل RG223 به دلیل داشتن شیلد دوگانه بافته‌شده از مس با روکش نقره، مقاومت بسیار بالایی در برابر نویز و تداخلات الکترومغناطیسی دارد. کانکتور مخصوص این کابل به گونه‌ای طراحی شده است که هر دو لایه شیلد را به درستی به بدنه کانکتور متصل کرده و این ویژگی حفاظتی را به طور کامل حفظ کند.

کاربردهای اصلی

این کانکتورها در سیستم‌های مخابراتی، ایستگاه‌های پایه، تجهیزات تست و اندازه‌گیری و سیستم‌های GPS کاربرد دارند. همچنین در صنایع حساس نظامی و هوافضا و برای ساخت کابل‌های رابط (Pigtail) با کیفیت بالا استفاده می‌شوند.

روش نصب

نصب این کانکتور به روش پرسی نیازمند ابزار مخصوص و دقت بالاست. این فرآیند شامل آماده‌سازی دقیق کابل، لحیم کردن پین مرکزی و پرس کردن حلقه فلزی (Ferrule) روی شیلد است. برای بهترین عملکرد و جلوگیری از افت کیفیت سیگنال، پیروی از دستورالعمل سازنده ضروری می‌باشد.
