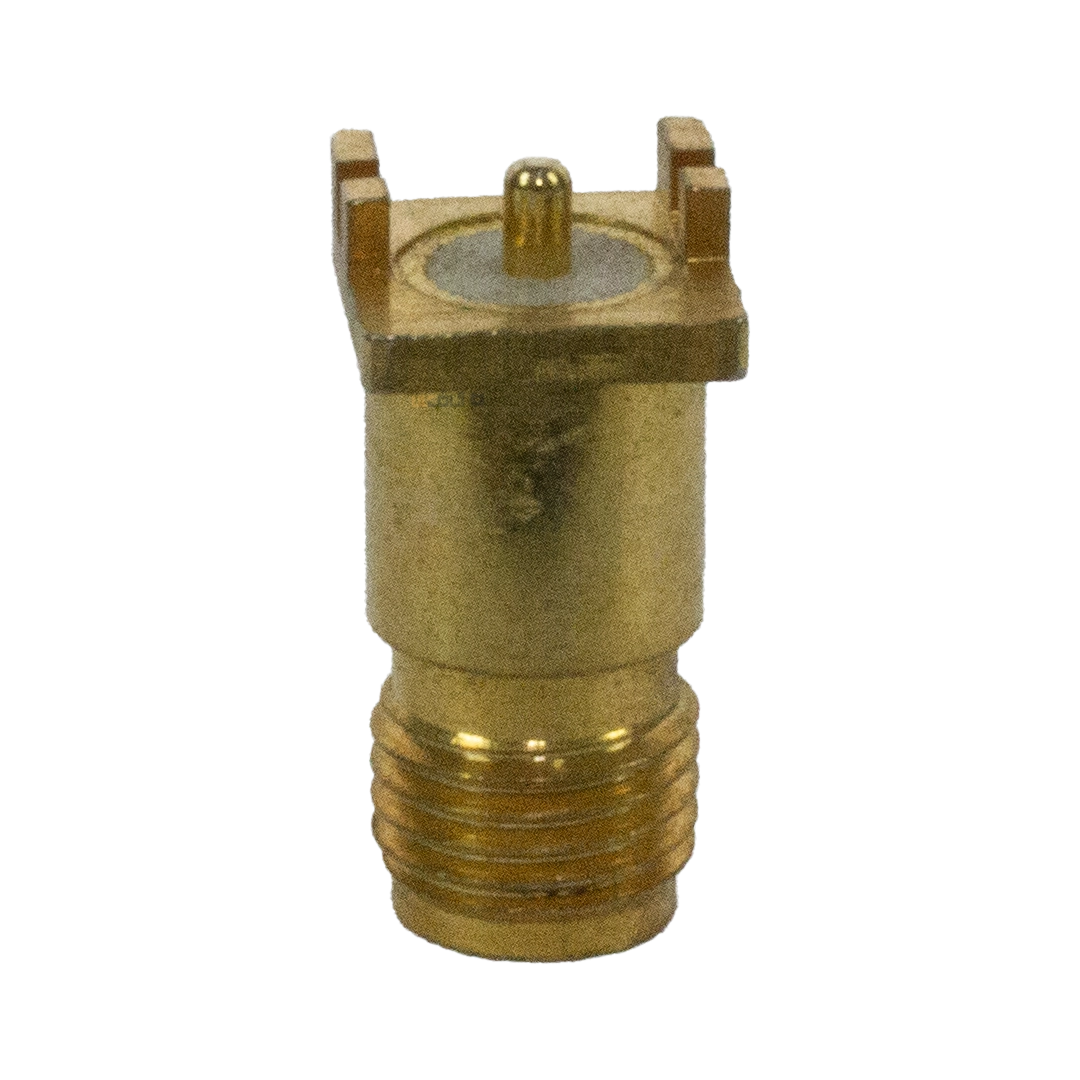

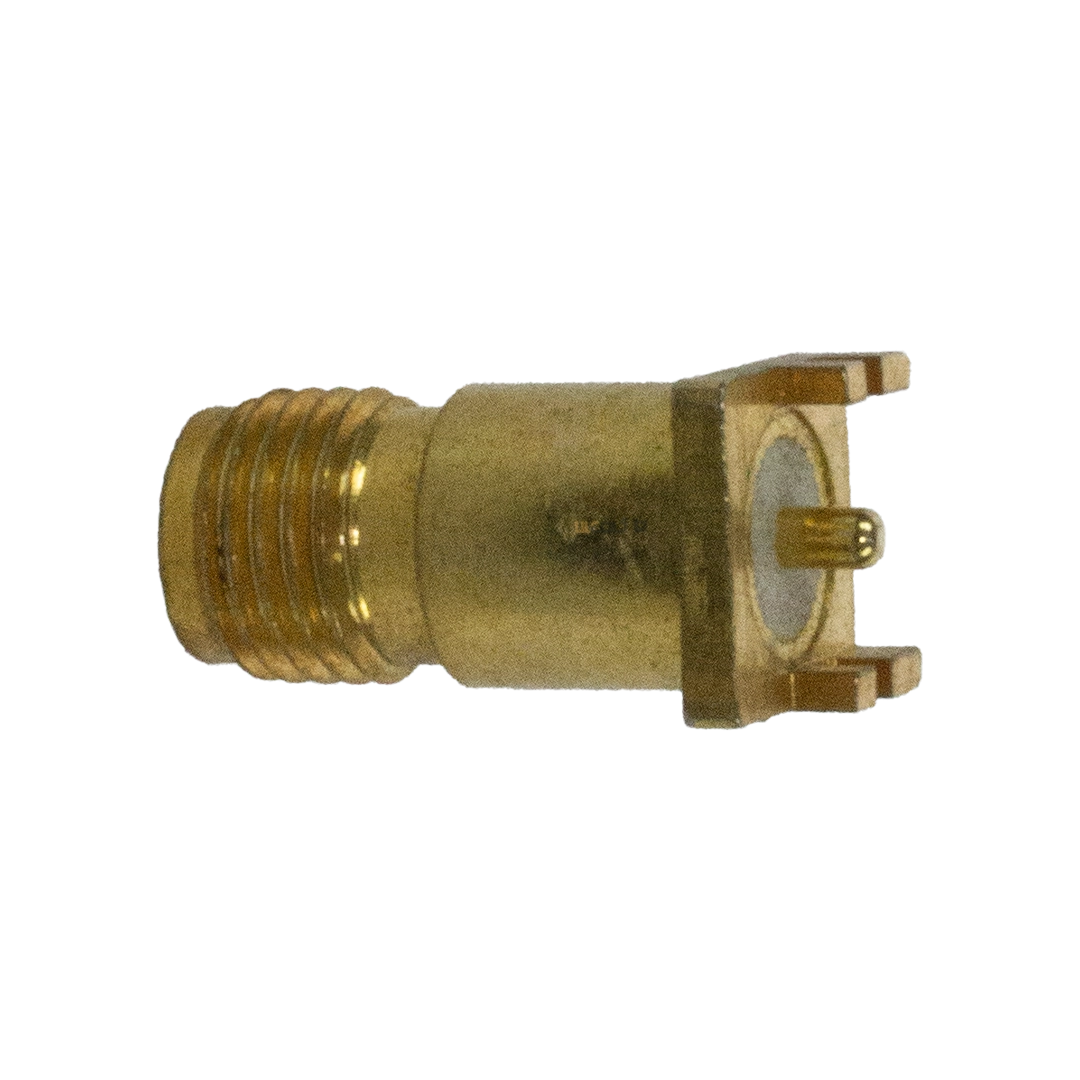

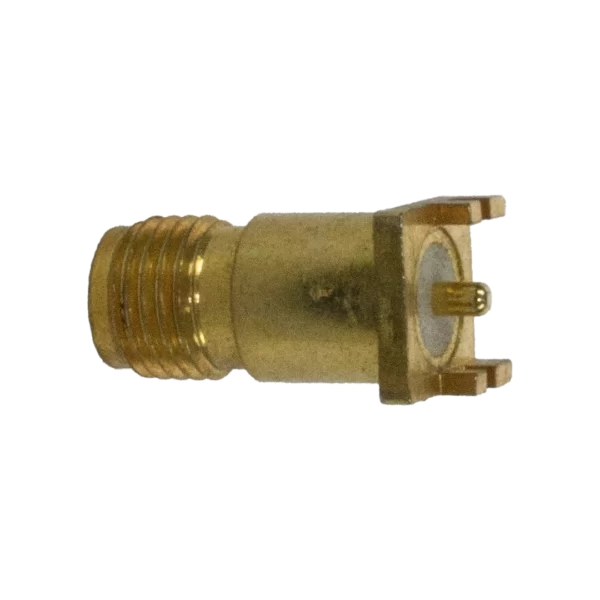

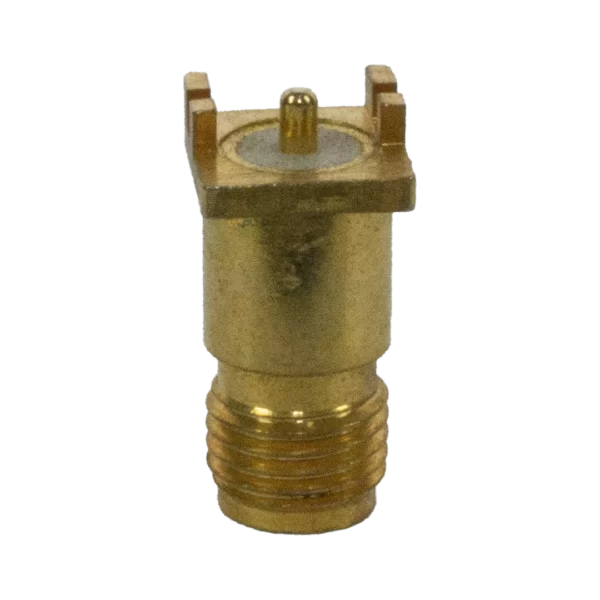

کانکتور SMA-Female-PCB

کانکتور SMA-Female-PCB در حقیقت نوعی کانکتور SMA قابل نصب روی برد مدار چاپی (Printed Circuit Board) با محدوده فرکانسی تا حداکثر ۶ گیگاهرتز می‌باشد. این نوع کانکتورها برای نصب مستقیم روی بردهای الکترونیکی طراحی شده‌اند و یک اتصال بهینه با حداقل اتلاف سیگنال برای آنتن فراهم می‌کنند.

این کانکتورهای SMA دارای امپدانس ۵۰ اهم بوده و ساختار آن‌ها شامل بدنه‌ای از جنس برنج با روکش طلا، عایق تفلون (Teflon) و پین اتصال از جنس برنج با روکش طلا می‌باشند و در انواع مختلفی از نظر شکل و نحوه نصب موجود هستند که در ادامه با آن‌ها آشنا می‌شوید.

انواع کانکتورهای SMA-Female-PCB

انتخاب کانکتور SMA-Female مناسب برای برد PCB، به روش نصب آن بستگی دارد. این کانکتورها عموماً در سه دسته اصلی جای می‌گیرند: نصب سطحی (SMD)، نصب از لبه (Edge Mount) و Through-Hole (پایه‌دار).

• SMD (Surface Mount Device): این نوع کانکتورها روی سطح PCB لحیم می‌شوند و برای تولید انبوه و استفاده در دستگاه‌های کوچک مناسب هستند.
• Through-Hole (DIP): این نوع کانکتورها دارای پایه‌هایی هستند که از سوراخ‌های روی PCB عبور کرده و در پشت برد لحیم می‌شوند. این نوع اتصال معمولاً محکم‌تر از SMD است.
• Edge Launch: این نوع کانکتورها در لبه PCB نصب می‌شوند و برای اتصال کابل به صورت عمودی به برد مناسب هستند.
• Right Angle (زاویه دار): این نوع کانکتورها دارای زاویه 90 درجه هستند و برای اتصال کابل در فضاهای محدود و تغییر جهت سیگنال مناسب هستند.

از میان این گزینه‌ها، مدل Through-Hole به دلیل اتصالی بسیار محکم و قابل اعتماد که از طریق پایه‌های فرو رونده در برد ایجاد می‌کند، شناخته می‌شود. ما در آر اف کالا، با توجه به اهمیت دوام و استحکام اتصال، تخصص خود را بر روی ارائه همین مدل متمرکز کرده‌ایم.

روش نصب

کانکتور SMA-Female-PCB که دارای یک پین سیگنال مرکزی و معمولاً چهار پایه نگهدارنده است، طوری طراحی شده که پایه‌های آن از سوراخ‌های از پیش تعبیه‌شده روی برد مدار چاپی (PCB) عبور کنند. پس از قرارگیری کامل کانکتور روی برد، این پایه‌ها از سمت دیگر به وسیله هویه به پدهای مسی لحیم می‌شوند و در نتیجه، اتصالی بسیار محکم و مقاوم در برابر فشارهای فیزیکی و لرزش ایجاد می‌کنند.
