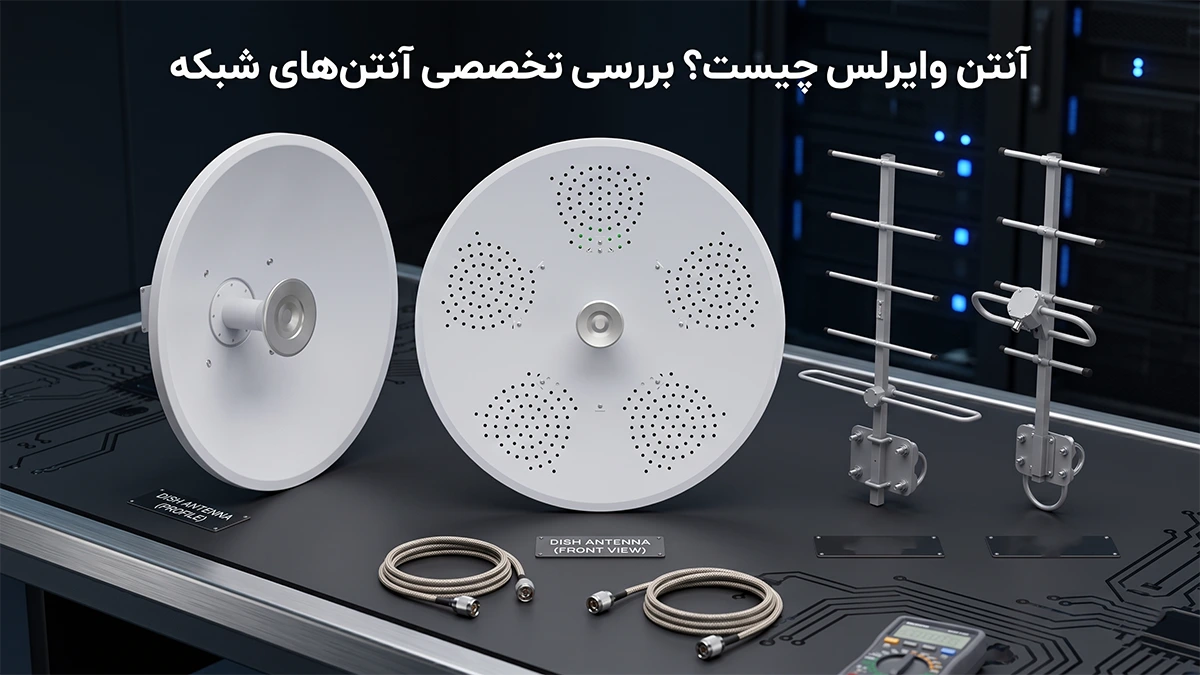

آنتن وایرلس چیست؟ بررسی تخصصی آنتن‌های شبکه

اگر برای شما سوال شده است که آنتن وایرلس چیست، باید بدانید که در عصر ارتباطات مدرن، شبکه‌های بی‌سیم یا وایرلس (Wireless) به ستون اصلی در انتقال داده‌ها با سرعت و کیفیت بالا تبدیل شده‌اند. از اتصال تلفن هوشمند شما به مودم وای‌فای خانگی گرفته تا ارتباطات پیچیده بین دکل‌های مخابراتی در فواصل چند ده کیلومتری، همگی به یک عنصر اساسی وابسته‌اند: آنتن وایرلس. با وجود اینکه بسیاری از افراد روزانه از این تکنولوژی استفاده می‌کنند، اما درک دقیق عملکرد، شناخت انواع آن و انتخاب درست فرکانس کاری، نیازمند دانش تخصصی است.

در این مقاله تخصصی از آر اف کالا، قصد داریم به طور جامع به کالبدشکافی آنتن‌های وایرلس بپردازیم و شما را برای یک انتخاب هوشمندانه راهنمایی کنیم.

۵ نوع اصلی آنتن وایرلس عبارتند از:

1. آنتن‌های همه‌جهته (Omni-Directional)
2. آنتن‌های جهت‌دار (Directional)
3. آنتن‌های سکتور (Sector)
4. آنتن‌های دیش (Dish)
5. آنتن‌های گرید (Grid)

آنتن وایرلس چگونه کار می‌کند؟ (بررسی علمی و فنی)

برای درک بهتر، باید بدانیم که داده‌ها در شبکه‌های کامپیوتری به صورت صفر و یک (دیجیتال) هستند. دستگاه‌هایی مانند روتر یا رادیو، این داده‌های دیجیتال را به سیگنال‌های متناوب الکتریکی تبدیل می‌کنند. اما این سیگنال‌ها نمی‌توانند به خودی خود در هوا حرکت کنند. آنتن وایرلس به عنوان یک “مبدل” یا “ترانسدیوسر” عمل می‌کند. جریانی که وارد آنتن می‌شود، در طول عنصر فلزی آنتن حرکت کرده و باعث ایجاد میدان‌های الکتریکی و مغناطیسی متغیر می‌شود. این میدان‌ها با زاویه ۹۰ درجه نسبت به یکدیگر، امواج الکترومغناطیسی را تشکیل داده و در فضا (هوا یا خلاء) با سرعت نور منتشر می‌شوند. در مقصد، آنتن گیرنده این امواج را جذب کرده و فرآیند معکوس را برای استخراج داده‌ها انجام می‌دهد.

تفاوت رادیو وایرلس و آنتن وایرلس؛ یک اشتباه رایج!

یکی از بزرگترین اشتباهاتی که کاربران تازه‌کار مرتکب می‌شوند، یکی دانستن “رادیو وایرلس” و “آنتن وایرلس” است. اگر مقالات سطح وب را بررسی کنید، می‌بینید که این دو کاملاً متفاوت اما مکمل یکدیگرند:

• رادیو وایرلس (Wireless Radio): مغز متفکر سیستم است. وظیفه رادیو، پردازش داده‌ها، مدولاسیون (سوار کردن اطلاعات روی موج)، رمزنگاری و تولید توان انتقال (TX Power) است. رادیو به تنهایی نمی‌تواند امواج را در فضا پخش کند.
• آنتن وایرلس (Wireless Antenna): دهان و گوش سیستم است. آنتن هیچ‌گونه پردازشی روی داده‌ها انجام نمی‌دهد؛ بلکه فقط سیگنال تولید شده توسط رادیو را در فضا منتشر (Transmit) و امواج محیط را دریافت (Receive) می‌کند.

نکته مهم: امروزه بسیاری از تجهیزات تحت عنوان “رادیو آنتن یکپارچه” (Integrated) تولید می‌شوند (مانند محصولات میکروتیک یا یوبیکویتی) که هر دو بخش رادیو و آنتن در یک قاب قرار دارند. اما در پروژه‌های حرفه‌ای، رادیو (با کانکتورهای خاص) و آنتن به صورت مجزا خریداری شده و با کابل‌های Pigtail به هم متصل می‌شوند.

بررسی فرکانس‌های کاری در انواع آنتن‌ وایرلس

یکی از فاکتورهای بسیار حیاتی در انتخاب و خرید و قیمت انواع آنتن وایرلس، توجه به باند فرکانسی آن است. فرکانس مشخص می‌کند که موج با چه طولی و چه رفتاری در محیط منتشر شود. به طور کلی، فرکانس‌های مورد استفاده در تجهیزات ارتباطی به دسته‌های زیر تقسیم می‌شوند:

۱. آنتن‌ وایرلس با فرکانس بالا (GHz)

آنتن وایرلس چیست؟ آنتن وایرلس (Wireless Antenna) یک قطعه سخت‌افزاری حیاتی در شبکه‌های ارتباطی است که سیگنال‌های الکتریکی را به امواج رادیویی (الکترومغناطیسی) تبدیل کرده و در فضا منتشر می‌کند؛ همچنین در سمت گیرنده، این امواج را دریافت و مجدداً به سیگنال‌های الکتریکی برای پردازش در دستگاه‌هایی مانند روتر، اکسس‌پوینت یا رادیو وایرلس تبدیل می‌کند.

• ویژگی‌ها: پهنای باند بسیار بالا، امکان انتقال حجم عظیمی از داده‌ها، اما حساسیت شدید به موانع فیزیکی (مثل درخت و ساختمان).
• کاربرد: شبکه‌های ISP، دوربین‌های مداربسته تحت شبکه، لینک‌های بین‌شهری مخابراتی.
• برای مشاهده تجهیزات این بخش می‌توانید به صفحه تخصصی آنتن فرکانس بالا یا GHz مراجعه کنید.

۲. آنتن‌ وایرلس UHF (Ultra High Frequency)

فرکانس‌های UHF معمولاً بازه ۳۰۰ مگاهرتز تا ۳ گیگاهرتز را در بر می‌گیرند. طول موج در این فرکانس‌ها کوتاه‌تر از VHF است.

• ویژگی‌ها: نفوذپذیری بهتر در محیط‌های شهری و ساختمان‌ها نسبت به فرکانس‌های بالاتر، برد متوسط رو به بالا.
• کاربرد: گیرنده‌های تلویزیونی دیجیتال، ارتباطات بی‌سیم نظامی و پلیسی، برخی شبکه‌های RFID و بی‌سیم‌های دستی (Walkie-Talkie).
• برای تهیه این نوع آنتن‌ها به بخش آنتن UHF سر بزنید.

۳. آنتن‌ وایرلس VHF (Very High Frequency)

باند فرکانسی VHF شامل امواج بین ۳۰ تا ۳۰۰ مگاهرتز است. طول موج در این بازه نسبتاً بلند است.

• ویژگی‌ها: برد بسیار زیاد، توانایی خمیدگی جزئی با انحنای زمین و عبور عالی از موانع طبیعی مانند تپه‌ها و جنگل‌ها. پهنای باند در این فرکانس پایین است.
• کاربرد: رادیوهای FM، ارتباطات دریایی (کشتی‌رانی)، ارتباطات هوانوردی و هواپیماها، بی‌سیم‌های دوربرد.
• جهت بررسی مدل‌ها و خرید، از صفحه آنتن VHF دیدن فرمایید.

معرفی جامع انواع آنتن‌های وایرلس بر اساس الگوی تابش

آنتن‌ها بر اساس اینکه امواج را چگونه و در چه زاویه‌ای در محیط پخش می‌کنند، دسته‌بندی می‌شوند. انتخاب نوع آنتن مستقیماً به توپولوژی شبکه شما بستگی دارد.

۱. آنتن‌های همه‌جهته (Omni-Directional Antennas)

این آنتن‌ها شبیه به یک لامپ روشن عمل می‌کنند و امواج را در زاویه ۳۶۰ درجه در محور افقی (Horizontal) منتشر می‌کنند.

• مزایا: پوشش کامل محیط اطراف، مناسب برای اتصال دستگاه‌های متحرک (گوشی‌ها و لپ‌تاپ‌ها).
• معایب: به دلیل پخش شدن انرژی در همه جهات، برد (مسافت) کوتاهی دارند.
• کاربرد: مودم‌های خانگی، اکسس‌پوینت‌های اداری، و هات‌اسپات‌های عمومی.

۲. آنتن‌های جهت‌دار (Directional Antennas)

برخلاف آنتن‌های امنی، آنتن‌های دایرکشنال مانند یک چراغ قوه عمل کرده و تمام انرژی سیگنال را در یک زاویه و جهت خاص متمرکز می‌کنند.

• مزایا: برد بسیار طولانی، مقاومت بالا در برابر نویز و تداخل فرکانسی محیط.
• کاربرد: ایجاد ارتباطات نقطه به نقطه (Point to Point) بین دو ساختمان یا دو شهر.

انواع مهم آنتن‌های جهت‌دار عبارتند از:

الف) آنتن‌های دیش یا پارابولیک (Dish Antennas)

شناخته‌شده‌ترین نوع آنتن جهت‌دار هستند که به دلیل شکل بشقابی خود، امواج را به شدت در یک نقطه متمرکز می‌کنند. زاویه تابش این آنتن‌ها بسیار باریک (گاهی کمتر از ۳ درجه) است. این آنتن‌ها بالاترین میزان “گین” (Gain) را دارند و برای فواصل بسیار طولانی (۵۰ تا ۱۰۰ کیلومتر) استفاده می‌شوند.

ب) آنتن‌های گرید یا شبکه‌ای (Grid Antennas)

عملکردی شبیه به دیش دارند اما صفحه بازتابنده آن‌ها به صورت توری یا شبکه‌ای ساخته شده است. این طراحی باعث می‌شود مقاومت آنتن در برابر وزش بادهای شدید (Wind Load) بسیار بالا برود. معمولاً در مناطقی با شرایط جوی نامساعد از آنتن‌های گرید استفاده می‌شود.

ج) آنتن‌های سکتور (Sector Antennas)

آنتن‌های سکتور ترکیبی از ویژگی‌های آنتن‌های جهت‌دار و همه‌جهته را ارائه می‌دهند. این آنتن‌ها امواج را در زوایای مشخصی مانند ۶۰، ۹۰ یا ۱۲۰ درجه پخش می‌کنند.

• کاربرد: شبکه‌های یک‌به‌چند (Point to Multi-Point). به عنوان مثال، دکل‌های مخابراتی (BTS) موبایل از ۳ یا ۴ آنتن سکتور برای پوشش کامل ۳۶۰ درجه اطراف دکل استفاده می‌کنند، زیرا قدرت و کیفیت بهتری نسبت به یک آنتن امنی در فواصل دور ارائه می‌دهند.

د) آنتن‌های فلت پنل (Flat Panel)

آنتن‌های مربعی یا مستطیلی شکلی هستند که امواج را به صورت مسطح در یک جهت ساطع می‌کنند. این آنتن‌ها زیبایی ظاهری بیشتری داشته و برای فواصل کوتاه تا متوسط شهری یا نصب روی نمای ساختمان‌ها بسیار ایده‌آل هستند.

هـ) آنتن‌های یاگی (Yagi Antennas)

آنتن‌هایی با ظاهری شبیه به آنتن‌های تلویزیون هوایی قدیمی که دارای چندین عنصر موازی روی یک محور هستند. این آنتن‌ها بیشتر در فرکانس‌های UHF و VHF و همچنین شبکه‌های سلولی (برای تقویت آنتن موبایل) استفاده می‌شوند و قدرت جهت‌دهی مناسبی دارند.

پارامترهای فنی مهم که قبل از خرید آنتن باید بدانید (EEAT – تخصصی)

اگر قصد خرید تجهیزات شبکه‌های رادیویی را دارید، صرفاً دانستن نام آنتن کافی نیست. باید کاتالوگ (Datasheet) محصول را بخوانید و پارامترهای زیر را بررسی کنید:

1. گین یا بهره آنتن (Antenna Gain): با واحد دسی‌بل ایزوتروپیک (dBi) سنجیده می‌شود. گین نشان‌دهنده توانایی آنتن در متمرکز کردن انرژی در یک جهت خاص است. هرچه عدد dBi بیشتر باشد، برد آنتن بیشتر و زاویه تابش آن باریک‌تر می‌شود.
2. زاویه تابش (Beamwidth): زاویه‌ای که آنتن امواج را با بیشترین قدرت ساطع می‌کند (در دو محور عمودی و افقی).
3. قطبش یا پولاریزاسیون (Polarization): نحوه قرارگیری امواج الکترومغناطیسی در فضا را نشان می‌دهد (عمودی، افقی، مورب، چرخشی). برای برقراری ارتباط، آنتن‌های فرستنده و گیرنده باید هم‌قطب (دارای Polarization یکسان) باشند. امروزه بیشتر از آنتن‌های Dual-Polarization (دو قطبی) استفاده می‌شود که همزمان امواج عمودی و افقی را ارسال می‌کنند و پهنای باند را دو برابر می‌کنند.
4. ضریب VSWR: نسبت موج ایستاده ولتاژ را نشان می‌دهد. هرچه این عدد به ۱ نزدیک‌تر باشد، به معنای هماهنگی بهتر امپدانس آنتن با رادیو و هدررفت کمتر انرژی به صورت گرما است. ایده آل ترین حالت در آنتن ها VSWR زیر 1.5 است.
5. ایزولاسیون متقاطع (Cross-Polar Isolation): این پارامتر در آنتن‌های دو قطبی اهمیت دارد و نشان می‌دهد چقدر امواج عمودی از امواج افقی تفکیک شده‌اند تا روی یکدیگر نویز ایجاد نکنند.

آموزش نکات کلیدی در نصب و راه‌اندازی آنتن وایرلس

یکی از مقالات رقیب به آموزش نصب پرداخته است، اما باید بدانید که نصب آنتن وایرلس صرفاً پیچ کردن آن به دکل نیست. عدم رعایت اصول فیزیک امواج، باعث افت شدید کیفیت لینک شما خواهد شد:

• دید مستقیم یا Line of Sight (LoS): در فرکانس‌های گیگاهرتز (۵ گیگاهرتز به بالا)، بین دو آنتن باید کاملاً دید مستقیم وجود داشته باشد. کوچکترین مانعی (مانند شاخ و برگ درختان در فصول گرم، یک ساختمان جدید یا حتی تپه‌های خاکی) باعث پراکندگی، جذب یا شکست موج (Refraction) می‌شود.
• منطقه فرنل (Fresnel Zone): داشتن دید بصری کافی نیست. موج رادیویی به صورت یک بیضی سه‌بعدی در فضا حرکت می‌کند. این محدوده بیضوی بین فرستنده و گیرنده به نام منطقه فرنل شناخته می‌شود. حداقل باید ۶۰ درصد از منطقه فرنل از هرگونه مانع فیزیکی پاک باشد. به همین دلیل آنتن‌ها در ارتفاع بالا (روی دکل‌های مهاری یا خودایستا) نصب می‌شوند.
• تراز کردن دقیق (Alignment): در آنتن‌های دیش با گین بالا (مثلاً 30dBi یا 34dBi)، زاویه تابش کمتر از ۵ درجه است. کوچکترین انحراف آنتن با وزش باد می‌تواند باعث قطع کامل ارتباط شود. تیون (Tune) کردن دقیق آنتن‌ها در راستای عمودی (Elevation) و افقی (Azimuth) الزامی است.
• کیفیت کابل‌های Pigtail و اتصالات: اگر از آنتن‌های Connectorized (مجزا از رادیو) استفاده می‌کنید، طول کابل اتصال بین رادیو و آنتن باید به حداقل ممکن برسد و از بهترین برندها استفاده شود، زیرا کابل‌های طولانی و بی‌کیفیت باعث افت شدید سیگنال (Cable Loss) می‌شوند. پوشاندن اتصالات با چسب‌های آب‌بندی (مانند چسب آپارات) برای جلوگیری از نفوذ آب باران به داخل کانکتورها حیاتی است.

راهنمای خرید آنتن وایرلس؛ چگونه بهترین انتخاب را داشته باشیم؟

برای خرید آنتن شبکه، ابتدا باید به چند سوال پاسخ دهید:

1. هدف شبکه چیست؟ آیا می‌خواهید اینترنت را بین چند ساختمان مسکونی پخش کنید؟ (آنتن سکتور یا همه‌جهته) یا قصد انتقال تصاویر دوربین مداربسته یک کارخانه به دفتر مرکزی در فاصله ۱۰ کیلومتری را دارید؟ (آنتن جهت‌دار).
2. فرکانس کاری رادیوی شما چیست؟ مطمئن شوید آنتنی که می‌خرید با فرکانس کاری دستگاه رادیوی شما (مثلاً فرکانس UHF یاGHz) همخوانی کامل داشته باشد.
3. شرایط آب و هوایی منطقه: در مناطق بادخیز از آنتن‌های گرید، و در مناطق شرجی و دارای رطوبت بالا از آنتن‌هایی با پوشش مقاوم در برابر خوردگی (مانند رادوم دار) استفاده کنید.

پیشنهاد ویژه: برای مشاوره رایگان و بررسی دقیق مشخصات، مقایسه محصولات و اطلاع از قیمت‌های به‌روز، پیشنهاد می‌کنیم از دسته‌بندی کامل و تخصصی خرید انواع آنتن وایرلس در آر اف کالا بازدید کنید. تیم پشتیبانی و فنی ما آماده است تا شما را در انتخاب دقیق‌ترین تجهیزات مخابراتی متناسب با بودجه و نیاز پروژه‌تان یاری کند.

نتیجه‌گیری

آنتن‌های وایرلس عناصر خاموش اما قدرتمند شبکه‌های ارتباطی امروز ما هستند. شناخت تفاوت آن‌ها با رادیوها، درک انواع الگوهای تابشی (از دیش‌های متمرکز تا سکتورهای پخش‌کننده) و انتخاب فرکانس صحیح (از VHF تا رنج‌های مایکروویو GHz) تفاوت بین یک شبکه ناپایدار و یک ارتباط امن و پرسرعت را رقم می‌زند. انتخاب آنتن مناسب نه تنها هزینه‌های پشتیبانی و نگهداری شبکه را کاهش می‌دهد، بلکه بالاترین نرخ انتقال داده (Throughput) را برای شما تضمین می‌کند.

سوالات متداول (FAQ)

۱. آیا می‌توان از آنتن‌های وایرلس در روزهای بارانی استفاده کرد؟ بله. آنتن‌های وایرلس استاندارد دارای پوشش‌های محافظ در برابر شرایط جوی (آب‌بندی شده با استانداردهای IP67 یا IP65) هستند. با این حال بارش برف و باران شدید می‌تواند به دلیل پدیده “تضعیف ناشی از باران” (Rain Fade) خصوصاً در فرکانس‌های بسیار بالا باعث افت جزئی کیفیت سیگنال شود.

۲. بهترین آنتن برای فواصل دور کدام است؟ آنتن‌های دیش (Dish) و گرید (Grid) به دلیل داشتن الگوی تابش به شدت جهت‌دار و گین (dBi) بالا، بهترین گزینه‌ها برای لینک‌های ارتباطی در فواصل طولانی (Point-to-Point) محسوب می‌شوند.

۳. تفاوت اصلی آنتن UHF و VHF چیست؟ فرکانس‌های VHF طول موج بلندتری دارند و برد آن‌ها در محیط‌های باز بسیار زیاد است (مناسب برای بی‌سیم‌های دریایی و هوانوردی). اما امواج UHF به دلیل طول موج کوتاه‌تر، قابلیت عبور و نفوذ بهتری در محیط‌های متراکم شهری و از میان موانع مانند دیوار ساختمان‌ها دارند.

۴. واحد اندازه گیری قدرت آنتن وایرلس چیست؟ قدرت یا بهره آنتن با واحد dBi (دسی‌بل ایزوتروپیک) اندازه‌گیری می‌شود. هرچه این عدد بزرگتر باشد، آنتن قادر است امواج را در مسافت طولانی‌تر و البته با زاویه باریک‌تری ارسال کند.

۵. رادیو وایرلس با آنتن وایرلس چه تفاوتی دارد؟ رادیو پردازنده‌ای است که داده‌ها را رمزنگاری و به سیگنال رادیویی تبدیل می‌کند (تولید کننده)، در حالی که آنتن صرفاً یک قطعه فلزی و غیرفعال (Passive) است که این سیگنال‌ها را دریافت کرده و در فضا به صورت امواج الکترومغناطیسی پخش می‌کند. این دو مکمل یکدیگر هستند.
